Szczegóły Produktu:
|
| Grubość płyty: | 0,1 mm, 0,12 mm, 0,15 mm | Wysokość warstwy pakowania: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Kształt: | Zindywidualizowane | Materiał: | SS304, SS316L |
| Określony rejon: | typy opcjonalne | Wielkość: | zgodnie z zamówieniem |
| High Light: | Opakowanie 0,15 mm,opakowanie 125y |
||

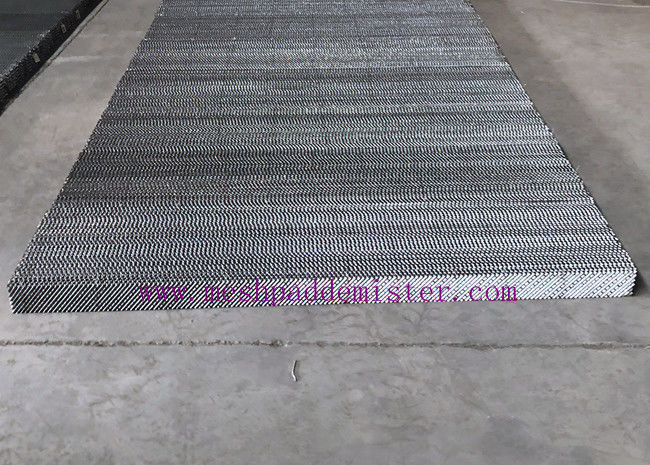

0.15mm blacha metalowa 125Y opakowanie strukturalne w obróbce gazów spalinowych
1. Klasyfikacja opakowań strukturalnych
Wieża opakowana jest rodzajem urządzeń do przenoszenia masy gazu-płynu z dużą liczbą opakowań w wieży.Od tego czasu, rozwinęła się z kolumną płytkową, tworząc dwa różne rodzaje urządzeń do przenoszenia masy gazu-płynu.
2. Struktura wieży z załadowaniem przy użyciu struktury opakowania
Ciało wieży jest pionowym cylindrem z płytą podtrzymującą na dole.Płytka tłocznicza opakowania jest zainstalowana nad opakowaniem w celu ograniczenia ruchu opakowania z napędem w góręPłyn jest dodawany z górnej części wieży, rozpyla się go na opakowaniu przez rozprowadzacz płynu i przepływa przez powierzchnię opakowania.Gaz jest wysyłany z dolnej części wieży i dystrybuowany przez urządzenie dystrybucyjne gazu (urządzenie dystrybucyjne gazu na ogół nie jest ustawione dla wieży o małej średnicy), wówczas jest przeciwprądem z płynem i ciągle przechodzi przez szczelinę warstwy opakowania.Wieża zapakowana jest ciągłym kontaktem gazowo-płynne urządzenia przenoszące masęW normalnej pracy faza gazowa jest fazą ciągłą, a faza ciekła jest fazą rozproszoną.
3Wymiary konstrukcyjne i parametry charakterystyczne opakowań falistych z otworów ze stali nierdzewnej.
| Pozycja | Jednostka | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| wysokość falistej h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| nachylenie falności θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| odległość falistej 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| kąt falności β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| puste ułamki ε | δ=0,15 mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12 mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10 mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Średnica otworu perforowanego d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Stawka otwarcia σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| promień krzywizny górnego koła kąta falistego R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Uwaga: wpływ prędkości otwierania na tablicę nie jest obliczany
4. warsztaty pakowania
5. HG/T 21559.2 ◄2005 ◄ standardowe opakowania strukturalne
Numer normy - numer roku - model opakowania - średnica wewnętrzna wieży Φ (mm)
Na przykład średnica wewnętrzna wieży opakowaniowej wynosi Φ 600 mm, a wykorzystuje się opakowanie faliste z otworu ze stali nierdzewnej typu p250i, oznaczone następującym znakiem: HG/T 21559.2?? 2005?? P250I?? 600.
3.2 Specyfikacje i właściwości

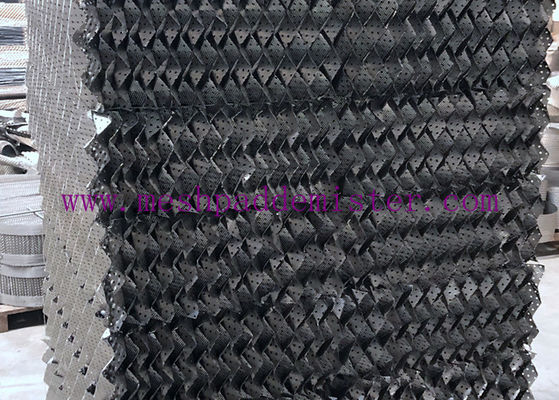

3.2.1 Opakowanie faliste z otworu ze stali nierdzewnej to szereg falistych płyt wyciskanych z taśmy ze stali nierdzewnej,które są pionowo ułożone i zmontowane w dyskowy opakowanie strukturalne zgodnie z wymaganiami określonej średnicy. Nawierzchnie sąsiednich płyt falistych są nachylone w przeciwnym kierunku, a nawierzchnie górnej i dolnej sąsiedniej płyty opakowaniowej są przełożone o 90°.
3.2.2 Przed wyciśnięciem płyty falistej należy z góry zrobić dziury na płytce i wyciśnić ziarno drobne lub użyć ziarna walcowanego równoważnego ziarno drobne.
3.2.3 W tabeli wymieniono osiem rodzajów opakowań falistych z płyt otworów ze stali nierdzewnej.Charakterystycznymi parametrami wyboru typu są specyficzna powierzchnia opakowania i kąt falistwa, które można wybrać zgodnie z wymaganiami projektowania procesu.
Płyty faliste z otworów ze stali nierdzewnej
h: wysokość falistej (mm)
2B: odległość falistej (mm)
β: kąt falności (°)
δ: grubość płyty (mm)
S: długość falistej (mm)
R: promień krzywizny górnego koła kąta falistego (mm)
Każdego roku produkujemy i dostarczamy setki metrów sześciennych metalowych opakowań strukturalnych w różnych modelach.Z przyjemnością pomożemy.!
